双门门禁控制器

基本参数

型号: JH-MCK01

产品类型: 产品参数 工作电压:DC9V-14V 工作电流:< 350mA 温 湿 度:-5 至 65度(10-90%RH 无霜) 管理门数:2 读卡器数:4 出门开关:2组 门磁接口:2组 继电器:2组 报警扩展:2入2出 (消防、匪警、防盗、毒气) 读卡协议:Wiegand 26 \ Wiegand 34 \ Wiegand 66 注册卡数:2.6万(可扩容) 记录容量:10万(可扩容) 通信类型:TCP/IP 通信距离:TCP/IP(100米) Wiegand:100米(建议80米) 尺寸大小:157*130*20mm

产品详情



系统功能:

JH-MCK01系列支持(标准功能):脱机运行、读卡开门、密码开门、时段控制密码有效、读卡+密码开门、时段控制读卡+密码有效、手动输入卡号+密码开门、首卡开门、常开卡开门、远程开门、远程关门、定时开门、时段常开、实时监控、异常监控、电子地图、胁迫报警、消防联动、匪警报警、闯入报警、非法读卡报警、挂失卡、黑名单读卡报警、开门超时提示/报警、反潜回防尾随、批量上传、少量上传、双门互锁、多门互锁、多卡开门、键盘操作、紧急关门、门禁考勤、64组开门时段、节假日等。

JH-MCK01系列支持(专业功能):卡片回传、记录修复、防探测锁定、读卡校验、全卡开门、全卡开门+自动注册、主板蜂鸣器开关、时钟自我修复、内外认证开门、3+1认证开门、门内人数查询、报警后电话连线通知、设备已运行天数、远程硬件程序升级等。

JH-MCK01系列支持(全新功能):我们提供以上功能外,还为JH-MCK01系列门禁控制器新加入了市面其它同类产品没有或少有的技术,如:读卡器线路异常检测与提示、系统环境温度检测、输入电源温度监测、试用期限、门禁在线巡更、卡有效期过期提前提示、智能的时钟误差每天自我修正、出门开关受时间段控制、远程读卡拍照、防盗报警主机功能、读卡间隔设置、门磁报警时间段管理、通信加密数据、卡片有效次数、容量自行扩展、WIEGAND键盘发卡等新功能。JH-MCK01系列门禁控制器是目前国内外最先进的门禁产品之一。

JH-MCK01系列支持(工地门禁功能):支持人行闸机管理,可实现双向管制,提供LED屏信息输出、LCD电视屏信息输出,支持工地信息显示,可支持读卡、指纹、人脸统一管理(一套软件统一管理),支持多平台数据上传。

系统软件:

JH-MCK01系列控制器采用FCRD 3500以上一卡通管理系统作为系统软件,该系统软件支持SQL与ACCESS两种数据库,支持WIN  XP、WIN 2003、WIN 7、WIN10等系统平台。

FCARD3500一卡通管理系统采用了九大块模块化结构设计:系统数据模块、系统图文监控模块、人事管理模块、门禁系统模块、考勤系统模块、电梯门禁模块、巡更系统模块、会议签到模块、消费管理模块等于一体。

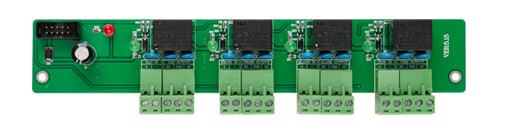

报警扩展板(MC-5800B)

主要用于配合JH-MCK01系列门禁控制板,报警联动:可接消防报警输入输出、匪警输入输出、毒气报警输入输出、防盗报警输入输出等扩展使用。


配套软件:

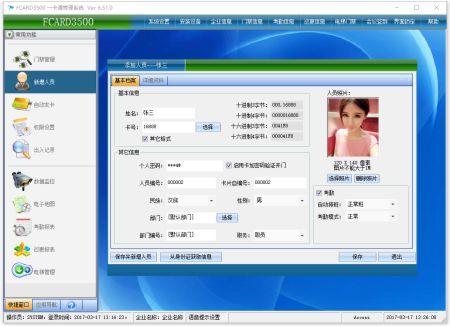

人事管理信息

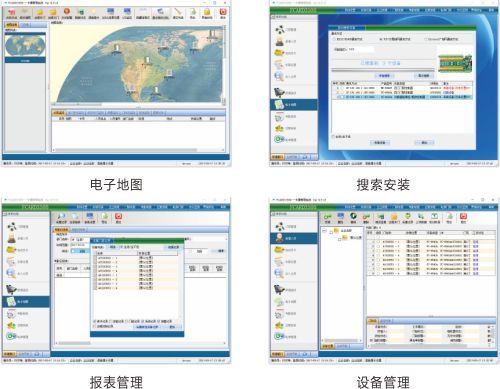

一卡通管理系列


FCARD3500A Ver6.40以上版本提供:二次OEM打包工具、ICPasswordEdit密码扇区编辑与加密解密工具、设备搜索与测试工具、访客管理系统、多三方控制系统、ACCESS-SQL数据库转换工具等免费工具。通过SQL数据库,可以结合FCARD5000T消费管理系统、FCARD6000停车场管理系统,可以实现集:门禁、考勤、巡更、电梯、会议签到、消费、水控、电控、停车场收费、车辆引导等一体化,实现一卡通、一数据库统一管理。

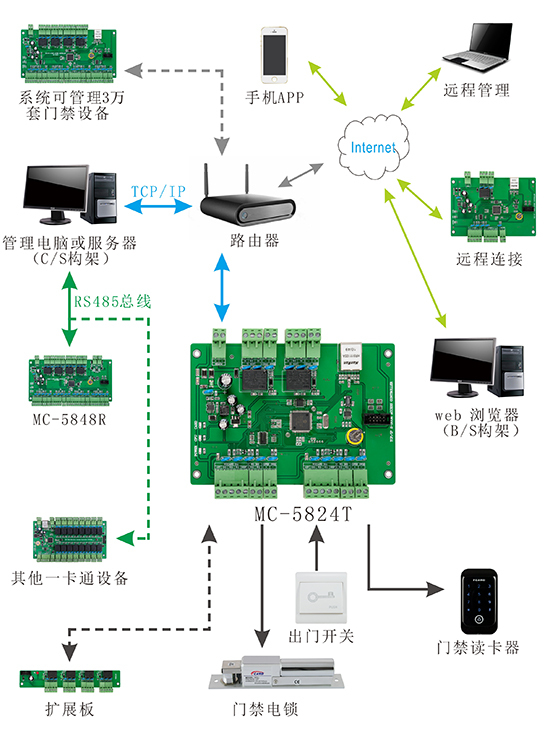

系统结构图:

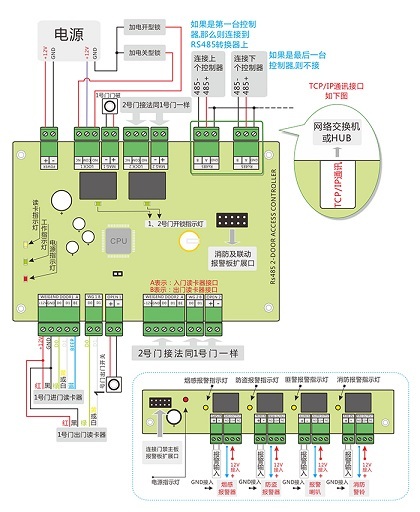

产品连线图:




二门门禁控制器的布线要求:

1、AC220V交流电源线:建议使用3*1.0平方毫米(或以上)线材,防止漏电、电源线的地线接地;

2、电锁线:必须使用2*1.0平方毫米(或以上)线材,线路走线最大长度不超过50米;

3、TCP/IP通信线:请采用标准网线,线路走线最大长度不超过100米;

4、读卡器线:建议采用8*0.5平方毫米(或以上)线材,线路走线最长不超过80米;

5、门磁或出门开关线:建议采用2*0.5平方毫米(或以上)线材,线路走线长度不超过100米。

兼容FCARD一卡通管理系统,支持:门禁、脱机门禁、门禁考勤机、巡更机、消费机、水控机、电梯门禁控制器、停车场系统等统一管理,实现一卡一库真正的一卡通系统。
